2018-9-3 10:34 | 2258   15 | 显示全部楼层 | 举报
本帖最后由 zsj1920020 于 2018-9-4 10:42 编辑

Tg2的货架已适配完成,有需要的小伙伴行动起来。

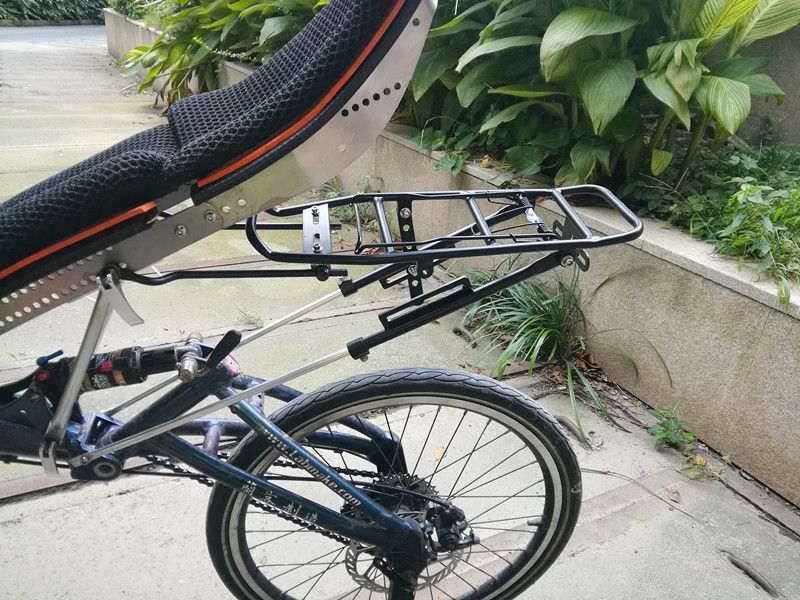

首先上一张效果图。

这套货架直接可以在淘宝购买成品,稍微加工一下就可以用了,购买链接在帖子末尾。
需要用到的工具是榔头和电钻,没有电钻或手残的小伙伴可以送到门窗店加工一下,给个10元就完成了。

注:下面的图有几张是直接借用淘宝的图片。

接下来是安装流程,首先是货架。
这款货架是我找到最适合的了,需要手动改装的最少。
有看到更合适的货架请联系我,我来进行适配。

安装前段连接杆时注意固定螺帽是向内的,向外的话连接杆角度够不到座椅。

这款货架的前连接杆造型正好适合我们的躺车。
注:单独用螺丝连接桌椅的话直接就可以用了,用快拆杆连接的话会孔小,需要用电转稍微扩一点,6MM或7MM都行
我这里是扩过孔的。

连接到座椅上,可以用螺丝直接连接到座椅上。
也可以直接用快拆连接到座椅上。(需要扩孔)

请注意货架的连接前杆的螺帽是向内的,否则角度不够会很变扭。

这跟前连接杆有滑脱的危险,大家可以在末端打个洞穿一个螺丝来解决。

下面是需要我们动手的地方,这段下支持杆需要换掉。

淘宝买二段外园9MM×内园7MM 长度550MM 铝管(可以换成不锈钢管也行,管壁厚度在1MM到1.5MM。太厚太薄都不好操作。)。
用锤子直接将一段砸扁3或4厘米左右的砸扁。(不锈钢最好用机器压一下)

在上面打一个6MM的孔稍微扩一点方便走螺丝,或直接打7MM的孔也行。

成品图 做成这样就可以安装了。(这是唯一需要手动修改的地方)


用货架套件里的6MM螺丝加上垫片固定在车架上。

将后支撑杆和货架连接,确认角度后固定螺丝。(其实铝管550MM的长度不用螺丝固定也已经顶到底了)

这里货架的后杆需要翻转一下,方便中间的支撑杆连接。
图中上支持杆是反转过的,下杆是没翻的。


安装完毕后的整体效果


装上小驮包后的样子。(需要注意的是前货架杆一定要锁紧,否则骑着骑着货架就脱落了)


淘宝的链接
货架:https://item.taobao.com/item.htm ... 31535&_u=3juc6i411d
铝管:https://detail.tmall.com/item.ht ... BdJJk&_u=3juc6i3eee

选择打赏数量

关闭
  • 2
  • 5
  • 10
  • 50
剩余0香蕉币
安全提示

根据《网络安全法》规定,账号需要绑定手机号才可以使

用评论、发帖、打赏。

请及时绑定,以保证威尼斯人网上娱乐功能顺畅使用。

精彩评论

15
dick62 2018-9-3 11:35 | 显示全部楼层 | 举报
楼主可以考虑把货架上面的连杆一起换了 或者也可以试着在杆上用钉锤敲一些小槽便于螺丝紧固       不然真的很容易脱扣
zsj1920020 2018-9-3 13:40 | 显示全部楼层 | 举报
本帖最后由 zsj1920020 于 2018-9-3 14:26 编辑
dick62 发表于 2018-9-3 11:35
楼主可以考虑把货架上面的连杆一起换了 或者也可以试着在杆上用钉锤敲一些小槽便于螺丝紧固       不然真的 ...

准备加一个外园11内园9的铝管,用焊接胶水固定住基本就不会在出问题了。
晴空战士 2018-9-3 14:31 | 显示全部楼层 | 举报
支持楼主,还好去楼主家里看了下TG2,不然可能就冲动消费了。?
429958 2018-9-3 14:39 | 显示全部楼层 | 举报
这种结构 能称重多少?
本帖最后由 菜鸟上路 于 2018-9-6 21:50 编辑

       楼主推荐的这款货架不错,但经菜鸟北上黑河长途的检验,此货架的焊口强度有限,驮不了稍重的东西,原因是下图中的这个部分焊接不牢,欲购者建议同时淘几根国标扎带,以供不时之需。






ns12306 2018-9-6 09:33 | 显示全部楼层 | 举报
你tg1的货架不能移植到tg2吗
dick62 2018-9-6 14:38 | 显示全部楼层 | 举报
ns12306 发表于 2018-9-6 09:33
你tg1的货架不能移植到tg2吗

不得行
zsj1920020 2018-9-6 17:43 | 显示全部楼层 | 举报
菜鸟上路 发表于 2018-9-6 00:41
这款货架不错,但经菜鸟北上黑河长途的检验,此货架的焊口强度有限,驮不了稍重的东西,原因是下图 ...


还有类似的货架可以推崇一下,我来适配
zsj1920020 2018-9-6 17:45 | 显示全部楼层 | 举报
ns12306 发表于 2018-9-6 09:33
你tg1的货架不能移植到tg2吗

可以,我是想找个大家都可以使用的方案
